Hoch aufgelöste Scans des Apple eMate Mainboards bestückt und unbestückt

English version

Auf dieser Seite finden Sie hoch aufgelöste Scans des eMate Mainboards. Die großen Varianten dieser Scans sind... nun ja... relativ groß. Je nach Geschwindigkeit Ihrer Internetverbindung kann es möglicherweise etwas dauern, bis die Bilder geladen sind.

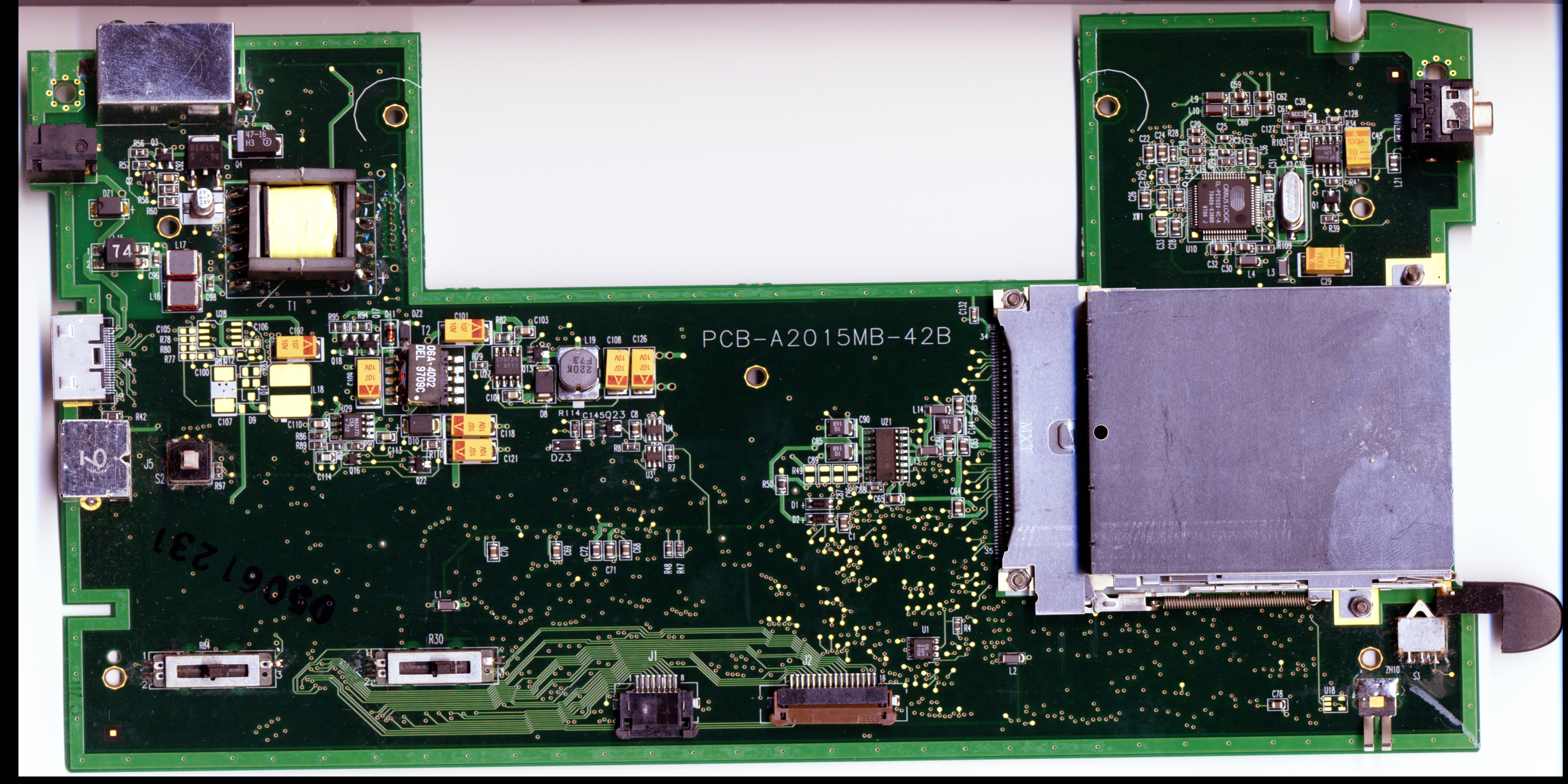

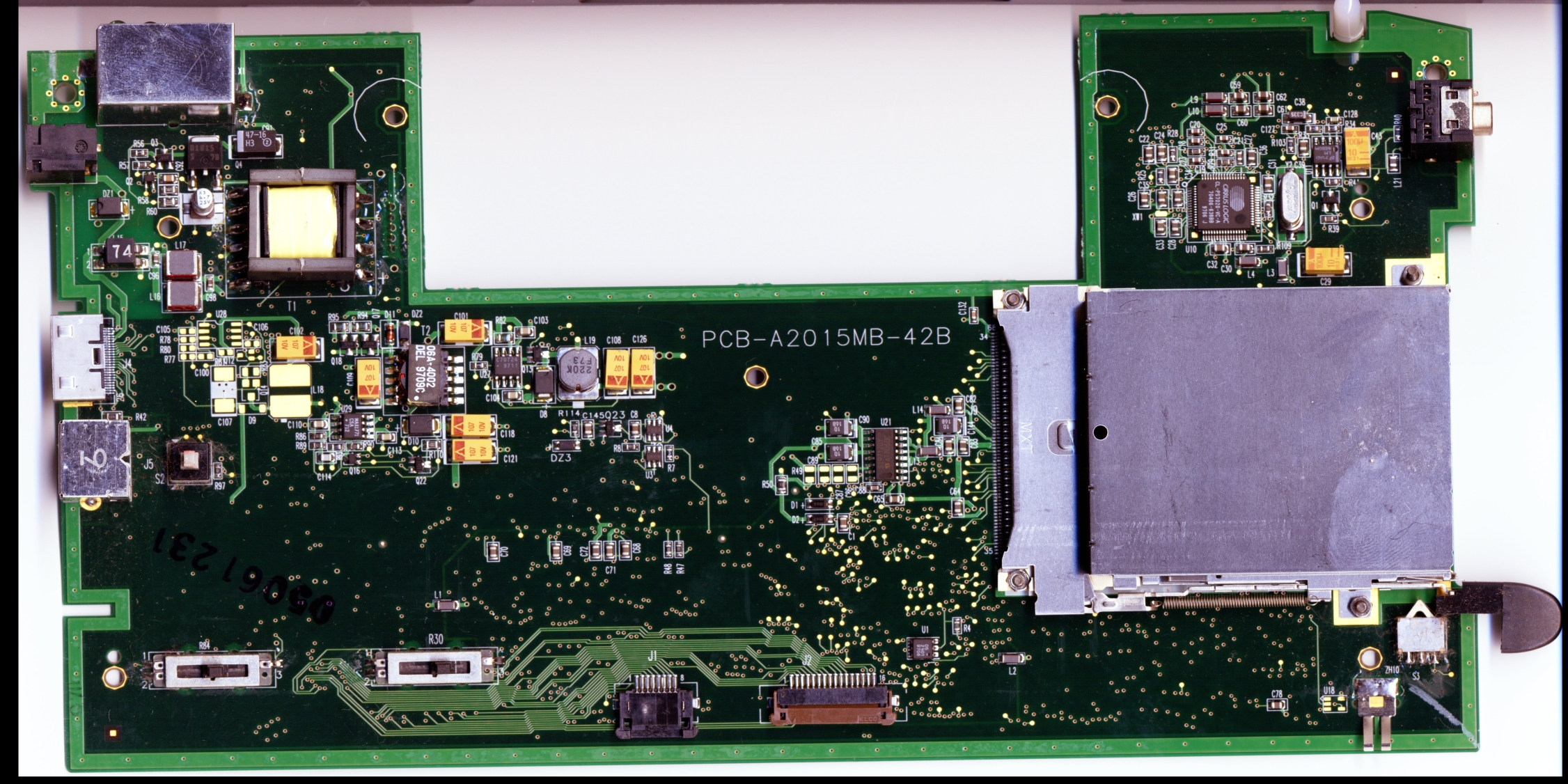

Oberseite, alle Bauelemente bestückt.

Normal (1.8 MB) Groß (6.6 MB) XXL (21.6 MB)

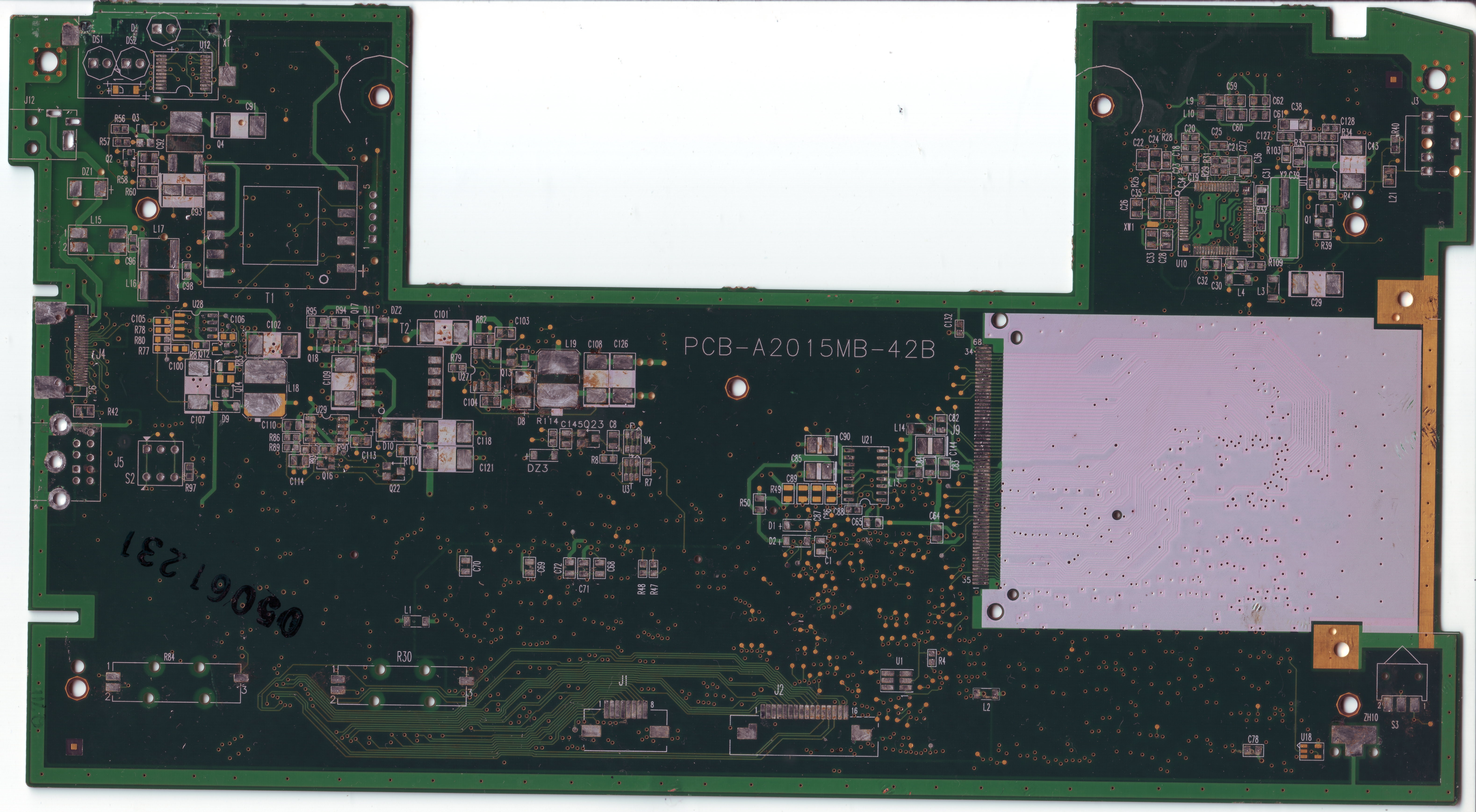

Oberseite, alle Bauelemente entfernt.

Normal (3.3 MB) Groß (11.9 MB) XXL (40.6 MB)

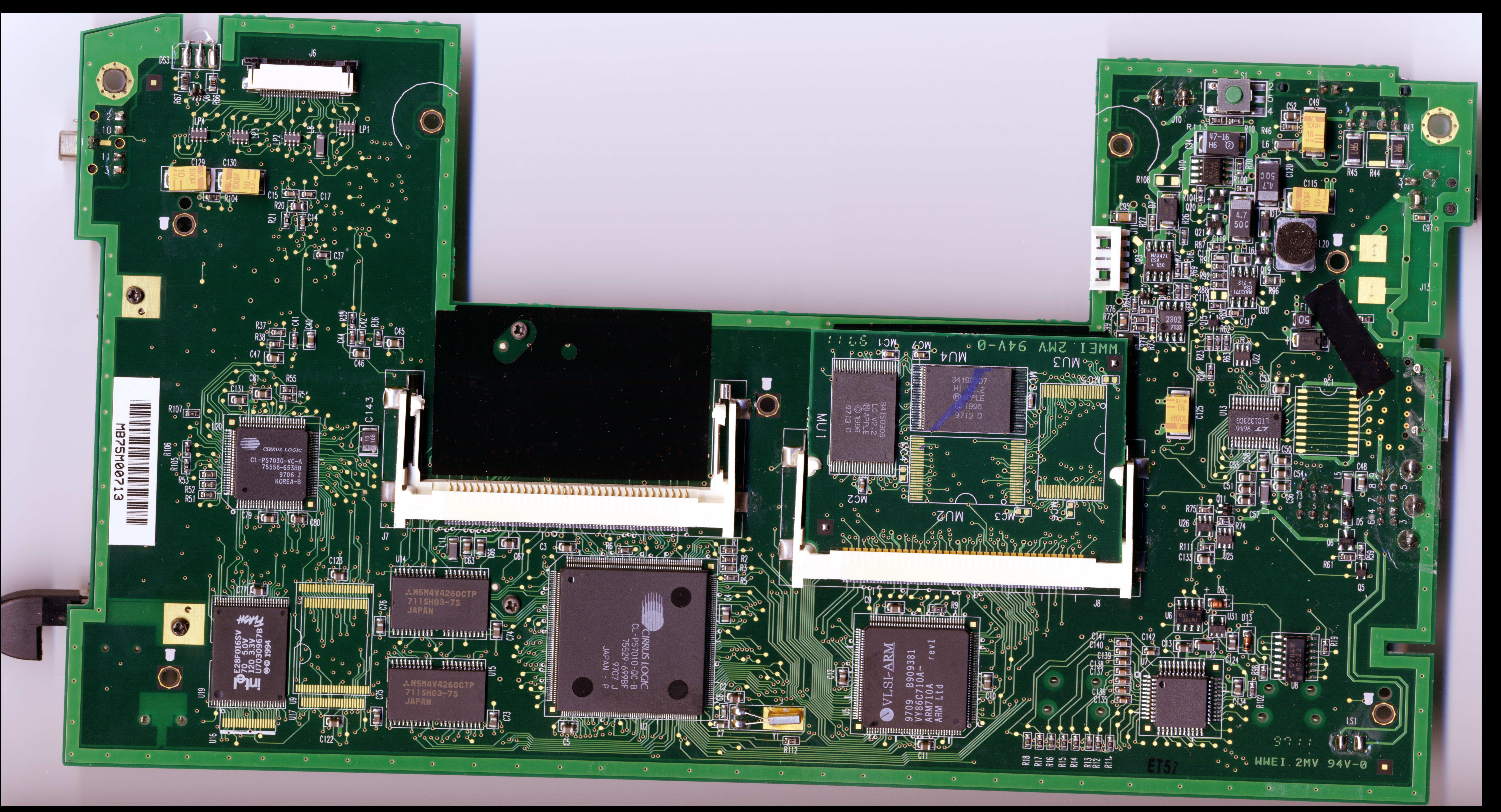

Unterseite, alle Bauelemente bestückt.

Normal (2.0 MB) Groß (6.9 MB) XXL (20.7 MB)

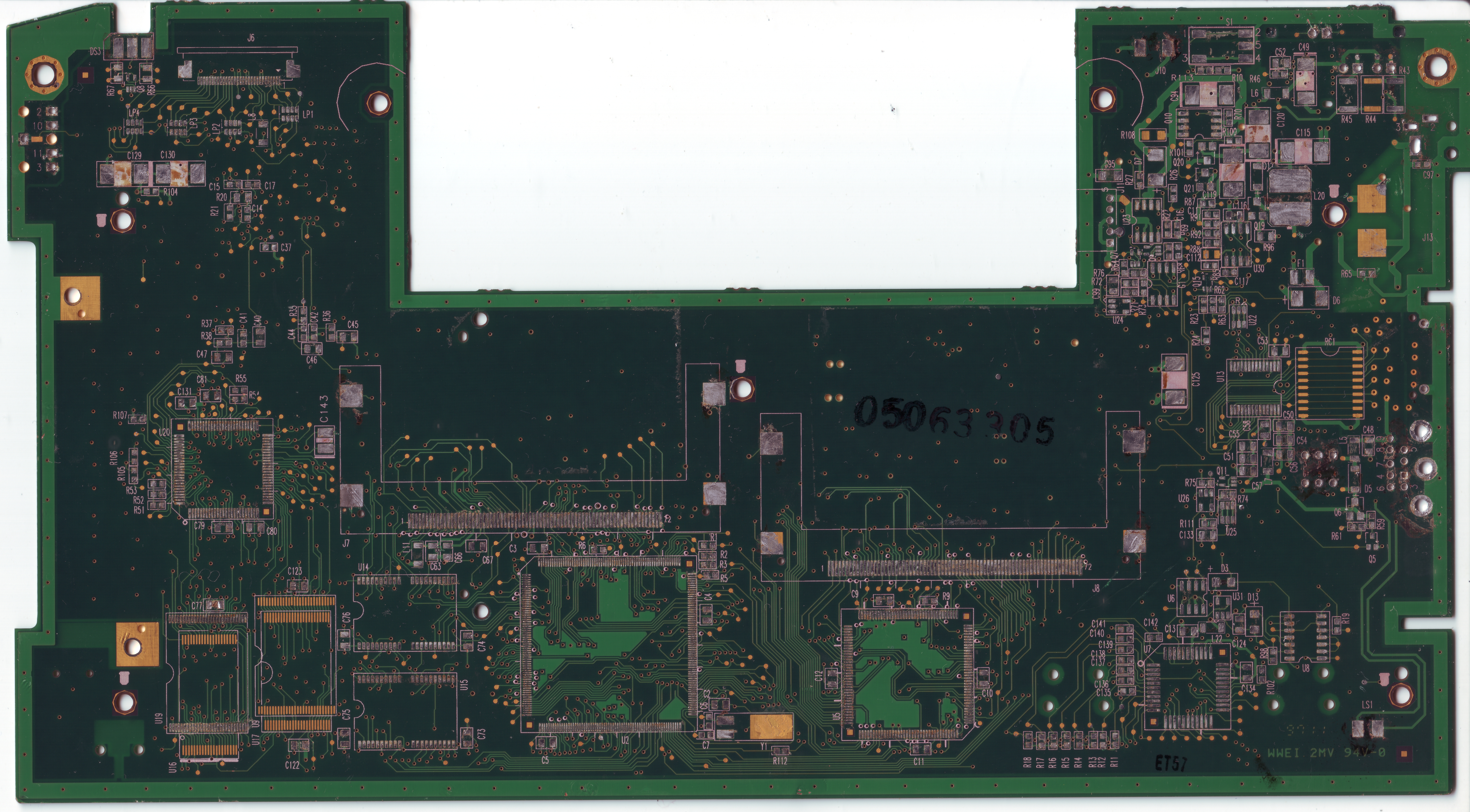

Unterseite, alle Bauelemente entfernt.

Normal (3.4 MB) Groß (12.6 MB) XXL (44.9 MB)
